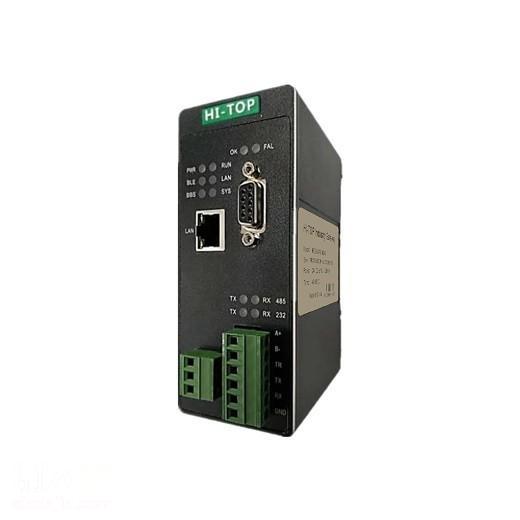

CAN转ProfibusDP协议转换工业级HT3S-DPS-CAN

。该产品主要功能是将各种CAN设备接入到PROFIBUS-DP网络中。

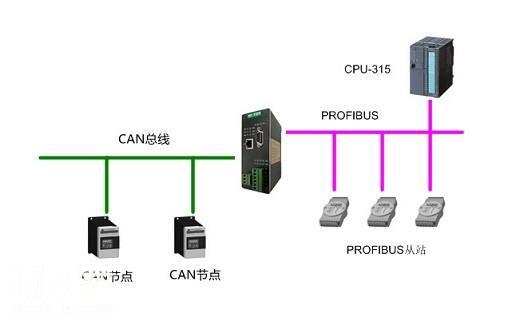

HT3S-DPS-CAN连接到PROFIBUS-DP总线中作为从站使用，连接到CAN总线中根据节点号进行读写。

HT3S-DPS-CAN实现CAN转ProfibusDP功能，能够实现CAN的设备如仪表、变频器、伺服、综保、软启动器等设备接入到S7-300等ProfibusDP网络系统。

产品特点

▼应用广泛：凡具有CAN总线接口，并且具有2.0A或2.0B标准CAN通信协议的现场设备，都可以使用本产品实现现场设备与PROFIBUS的互连。如：变频器、电机启动保护装置、智能高低压电器、电量测量装置、各种变送器、智能现场测量设备及仪表等等。

▼应用简单：用户根据手册及提供的应用实例，可以在短时间内自主编程实现连接通信。

▼透明通信：HT3S-DPS-CAN是通用型通信产品，可实现PROFIBUS主站与设备之间通信报文的透明传输。

▼通用性强：HT3S-DPS-CAN接口产品与设备通信协议无关。设备通信协议由PROFIBUS主站编程实现。本手册附有STEP7编程实现通信协议的实例。

如果用户产品是基于CAN总线的企业专用通信协议，本公司可以在该产品基础上定制成专用PROFIBUS通信适配器，作为用户产品通信选件配套销售，关于技术细节上的问题请与本公司销售联系洽谈。

技术参数

PROFIBUS-DP技术参数

●协议符合GB/T20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS规范。
●作为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。
●支持的数据长度：输入≤244字节，输出≤244字节，输入+输出≤488字节。

CAN技术参数

●标准CAN2.0A、2.0B接口可选
●波特率：5K~1M可选
●可以配置多条CAN的接收、发送报文
●自带终端电阻

电气参数

◆电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
◆工作环境：-40～85℃，湿度≤95%
◆外形尺寸：50mm（宽）×126mm（高）×94mm（厚）
◆防护等级：IP20

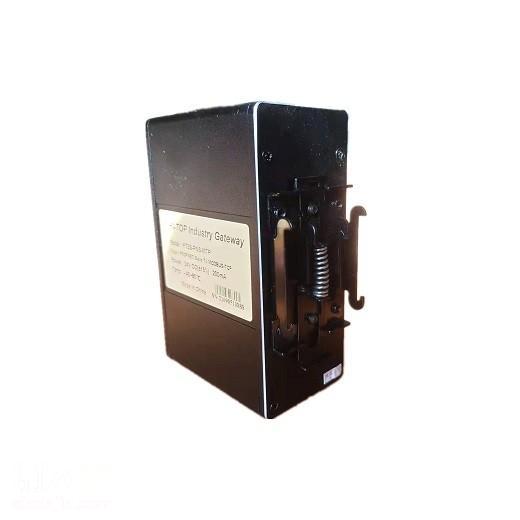

◆安装方式：35mm导轨
◆重量：500g

资料下载

https://www.fieldbus.com.cn/xzzq

ProfibusDP相关产品选型

序号

产品型号

产品描述

HT3S-DPM-PNS

ProfibusMaster/ProfinetSlave

HT3S-DPS-ECS

ProfibusSlave/EtherCATSlave

HT3S-DPM-MTP

ModbusTCP/ProfibusMaster

HT3S-DPM-MDN

ModbusRTU（RS232/RS485）/ProfibusMaster

HT3S-DPM-ECS

ProfibusMaster/EtherCATSlave

HT3S-DPM-EIS

ProfibusMaster/EtherNet/IPSlave

HT3S-DPM-CCS

ProfibusMaster/CC-LinkSlave

HT3S-DPM-CIS

ProfibusMaster/CC-LinkIEFBSlave

HT3S-DPS-MTP

ModbusTCP/ProfibusSlave

HT3S-DPS-MDN

ModbusRTU（RS232/RS485）/ProfibusSlave

HT3S-DPS-RSE

RS232/RS485自由协议/ProfibusSlave

HT3S-DPS-CCS

ProfibusSlave/CC-LinkSlave

HT3S-DPS-CIS

ProfibusSlave/CC-LinkIEFBSlave

HT3S-DPS-EIS

ProfibusSlave/EtherNet/IPSlave

HT3S-DPS-CAN

ProfibusSlave/CAN

HT3S-DPS-COP

ProfibusSlave/CANopen

HT3S-PNS-DPS

ProfibusSlave/ProfinetSlave
