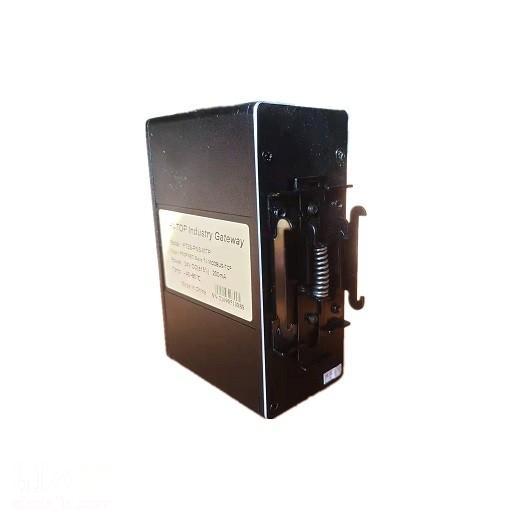

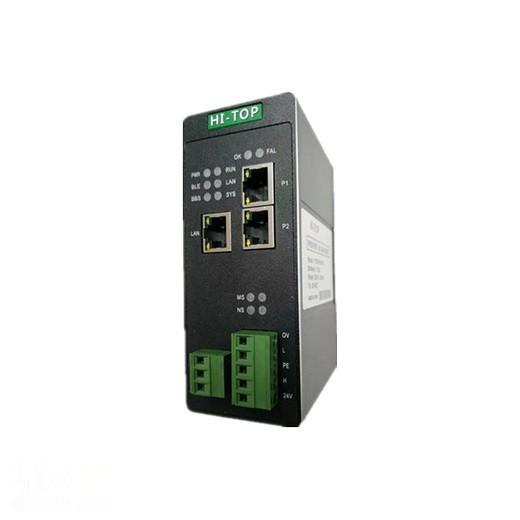

DeviceNet转Profinet协议转换工业级HT3S-PNS-DNS

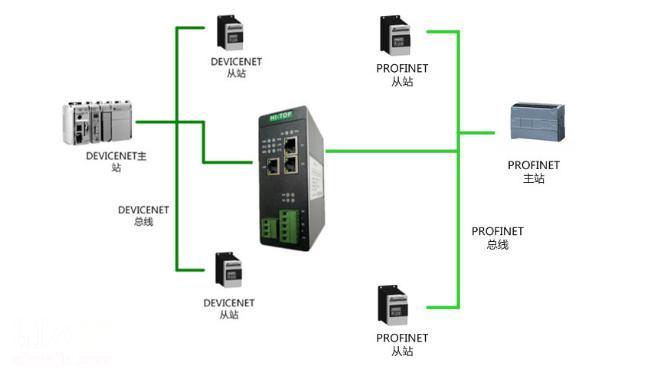

实现DeviceNet转PROFINET功能，能够实现DeviceNet接口仪表、变频器、综保、软启动器等设备接入到S7-1200、S7-1500、CPU315-2PN/DP、S7-400等PROFINET网络系统。在PROFINET一侧是PROFINET从站，在串口一侧物理接口有RS-485或RS-232两种，支持DeviceNet从站。

技术参数

●作为PROFINET网络的Device设备（即从站），带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，集成以太网交换机，可以组成链式网络，支持环网冗余。

●适应PROFINETV2.3协议，采用实时（RT）通讯功能，符合：GB/T25105-2014《工业通信网络现场总线规范类型10:PROFINETIO规范》，IEC61158-5-10：2007，IDT。

●DEVICENET接口为从站，支持poll扫描。

●支持的波特率：125K,250K,500K。

●DEVICENET网络总线供电。

●DEVICENET输入输出长度：各128bytes。

●DEVICENET站地址：0-63，一个网络，包括主站在内，最多接64个节点。

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），

功率3.5W。使用中建议接好保护地PE

● 环境温度：运输和存储：-40℃～+85℃,工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃，湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。

资料下载

https://www.fieldbus.com.cn/xzzq

Profinet 相关产品选型

序号

产品型号

产品描述

HT3S-PNS-MTP

ModbusTCP/ProfinetSlave

HT3S-PNS-MDN

ModbusRTU/RS232/RS485/ProfinetSlave

HT3S-PNS-RSE

RS232/RS485自由协议/ProfinetSlave

HT3S-PNS-RTP

TCP/IP自由协议/ProfinetSlave

HT3S-PNS-CAN

ProfinetSlave/CANMaster

HT3S-PNS-COP

ProfinetSlave/CANopenMaster

HT3S-PNS-CCS

ProfinetSlave/CC-LinkSlave

HT3S-PNS-CIS

ProfinetSlave/CC-LinkIEFBSlave

HT3S-PNS-DNS

ProfinetSlave/DeviceNetSlave

HT3S-PNS-ECS

ProfinetSlave/EtherCATSlave

HT3S-PNS-EIS

ProfinetSlave/EtherNet/IPSlave

HT3S-PNS-DPS

ProfinetSlave/ProfibusDPSlave

DeviceNet相关产品选型

序号

产品型号

产品描述

HT3S-DNS-MTP

ModbusTCP/ DeviceNet Slave

HT3S-DNS-MDN

ModbusRTU/RS232/RS485/DeviceNetSlave

HT3S-DNS-CCS

DeviceNetSlave/CC-LinkSlave

HT3S-DNS-CIS

DeviceNet Slave/CC-LinkIEFBSlave

HT3S-ECS-DNS

EtherCATSlave/ DeviceNet Slave

HT3S-EIS-DNS

EtherNet/IPSlave/ DeviceNet Slave

HT3S-PNS-DNS

ProfiNetSlave/ DeviceNet Slave

HT3S-DNS-DPS

DeviceNet Slave /ProfibusDP Slave
