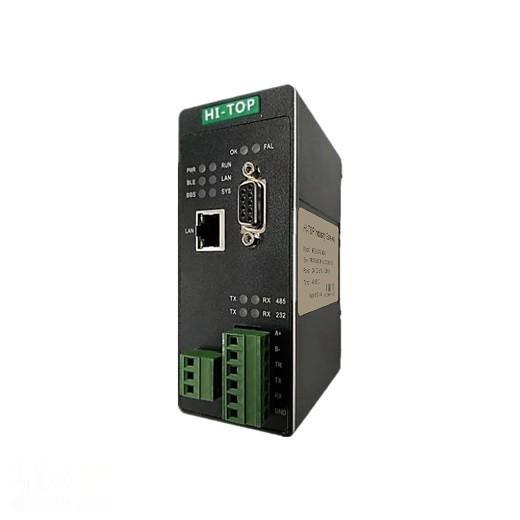

CANopen转ProfibusDP协议转换工业级HT3S-DPS-COP

该产品主要功能是将各种CANopen设备接入到PROFIBUS-DP网络中。

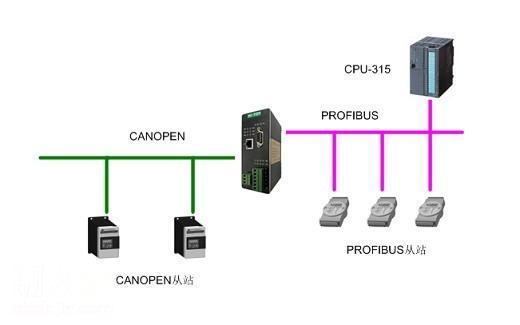

HT3S-DPS-COP连接到PROFIBUS-DP总线中作为从站使用，连接到CANopen总线中根据节点号进行读写。

HT3S-DPS-COP实现CANopen转ProfibusDP功能，能够实现CANopen的设备如仪表、变频器、伺服、综保、软启动器等设备接入到S7-300等ProfibusDP网络系统。

技术参数

PROFIBUS-DP技术参数

●协议符合GB/T20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS规范。

●作为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。

● 支持的数据长度：输入≤244字节，输出≤244字节，输入+输出≤488字节。

CANOPEN技术参数

●CANOPEN接口作为主站工作。

●标准CAN2.0A接口，符合CANOPENCiA401标准。

●波特率支持：5K、10K、20K、40K、50K、80K、100K、125K、200K、250K、400K、500K、666K、800K、1M可选。

●通讯参数均可在GW软件（如STEP7、博途）中由用户来设定。

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），功率3.5W。使用中建议接好保护地PE

● 环境温度：运输和存储：-40℃～+85℃,工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃，湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

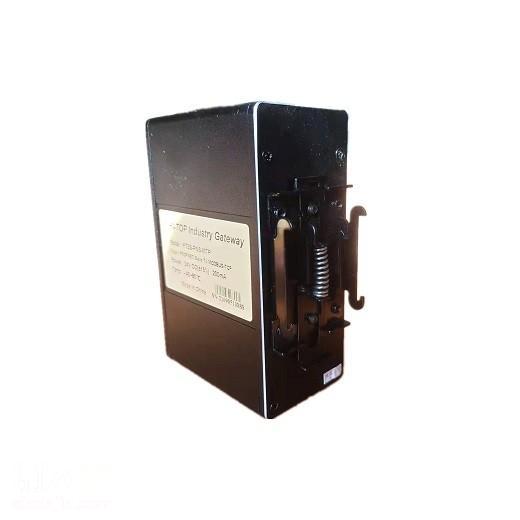

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。

资料下载

https://www.fieldbus.com.cn/xzzq

ProfibusDP相关产品选型

序号

产品型号

产品描述

HT3S-DPM-PNS

ProfibusMaster/ProfinetSlave

HT3S-DPS-ECS

ProfibusSlave/EtherCATSlave

HT3S-DPM-MTP

ModbusTCP/ProfibusMaster

HT3S-DPM-MDN

ModbusRTU（RS232/RS485）/ProfibusMaster

HT3S-DPM-ECS

ProfibusMaster/EtherCATSlave

HT3S-DPM-EIS

ProfibusMaster/EtherNet/IPSlave

HT3S-DPM-CCS

ProfibusMaster/CC-LinkSlave

HT3S-DPM-CIS

ProfibusMaster/CC-LinkIEFBSlave

HT3S-DPS-MTP

ModbusTCP/ProfibusSlave

HT3S-DPS-MDN

ModbusRTU（RS232/RS485）/ProfibusSlave

HT3S-DPS-RSE

RS232/RS485自由协议/ProfibusSlave

HT3S-DPS-CCS

ProfibusSlave/CC-LinkSlave

HT3S-DPS-CIS

ProfibusSlave/CC-LinkIEFBSlave

HT3S-DPS-EIS

ProfibusSlave/EtherNet/IPSlave

HT3S-DPS-CAN

ProfibusSlave/CAN

HT3S-DPS-COP

ProfibusSlave/CANopen

HT3S-PNS-DPS

ProfibusSlave/ProfinetSlave
