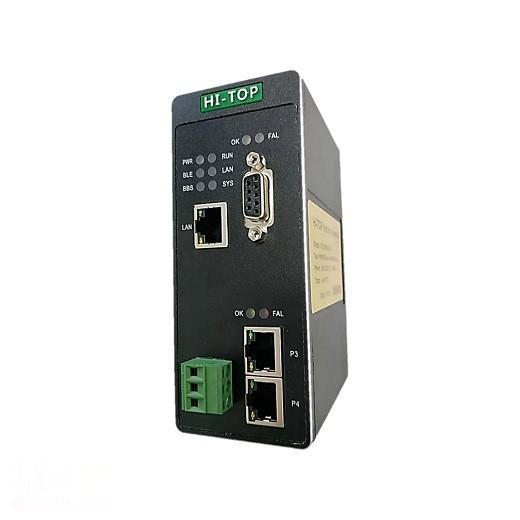

Profibus从站(S7-200/300/CPU315-2PN/DP)转EtherCAT协议转换HT3S-DPS-ECS

HT3S-DPS-ECS是一款PROFIBUSDP从站功能的通讯。该产品主要功能是将PROFIBUSDP设备接入到ETHERCAT网络中。

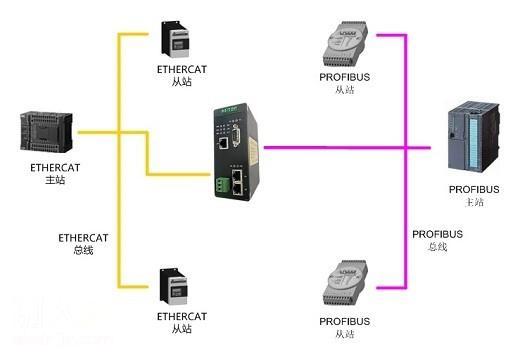

HT3S-DPS-ECS连接到PROFIBUSDP总线中作为从站使用，连接到ETHERCAT总线中作为从站使用。

实现Profibus从站(S7-300/400)转EtherCAT从站协议功能，能够实现S7-300、S7-400、CPU315-2PN/DP等PROFIBUS网络系统接入到EtherCAT的PLC设备下。在PROFIBUS一侧是PROFIBUSPLC的从站，在另一侧支持EtherCATPLC的从站。支持基于EtherCAT的自由协议通信。

技术原理为存储器共享型，不需要主站PLC/DCS的编程，只需在主站配置（如博图、STEP7）中对MODBUS报文配置，选择不同周期间隔的发送即可实现自动MODBUS主站的自动发送功能。基于事件的发送需要编程控制。通过编程可灵活控制四种收发模式（发收发收、发发、收发收发、收收）。自由协议报文内容是通过主站S7-200、S7-300、CPU315-2PNDP等PLC的编程实现。

技术参数

PROFIBUS-DP技术参数

●协议符合GB/T20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS规范。

●作为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。

●支持的数据长度：输入≤244字节，输出≤244字节，输入+输出≤488字节。

●支持的插槽数量：39条。

●MODBUS作为主站或从站时，使用不同的GSD文件。

EtherCAT技术参数

●做为ETHERCAT网络的从站，可以连接倍福PAC、机器人等ETHERCAT主站设备。

●带2个RJ45以太网接口，支持100BASE-TXMDI/MDIX自检测，可以组成链式网络，支持环网冗余。

●支持的最大PDO长度，inputs和outputs各为1024字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），功率3.5W。使用中建议接好保护地PE

● 环境温度：运输和存储：-40℃～+85℃,工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃，湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

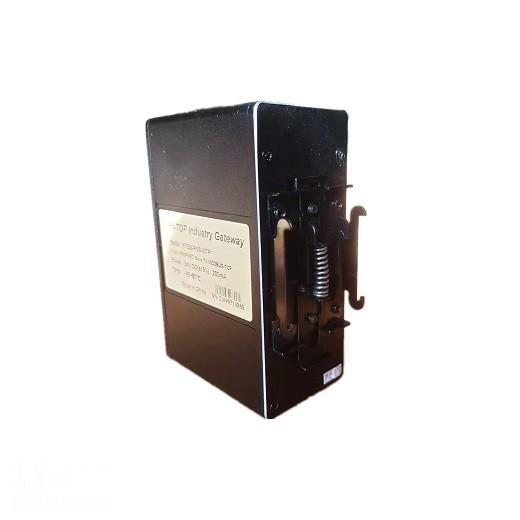

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。

资料下载

https://www.fieldbus.com.cn/xzzq

ProfibusDP相关产品选型

序号

产品型号

产品描述

HT3S-DPM-PNS

ProfibusMaster/ProfinetSlave

HT3S-DPS-ECS

ProfibusSlave/EtherCATSlave

HT3S-DPM-MTP

ModbusTCP/ProfibusMaster

HT3S-DPM-MDN

ModbusRTU（RS232/RS485）/ProfibusMaster

HT3S-DPM-ECS

ProfibusMaster/EtherCATSlave

HT3S-DPM-EIS

ProfibusMaster/EtherNet/IPSlave

HT3S-DPM-CCS

ProfibusMaster/CC-LinkSlave

HT3S-DPM-CIS

ProfibusMaster/CC-LinkIEFBSlave

HT3S-DPS-MTP

ModbusTCP/ProfibusSlave

HT3S-DPS-MDN

ModbusRTU（RS232/RS485）/ProfibusSlave

HT3S-DPS-RSE

RS232/RS485自由协议/ProfibusSlave

HT3S-DPS-CCS

ProfibusSlave/CC-LinkSlave

HT3S-DPS-CIS

ProfibusSlave/CC-LinkIEFBSlave

HT3S-DPS-EIS

ProfibusSlave/EtherNet/IPSlave

HT3S-DPS-CAN

ProfibusSlave/CAN

HT3S-DPS-COP

ProfibusSlave/CANopen

HT3S-PNS-DPS

ProfibusSlave/ProfinetSlave

EtherCAT相关产品选型

序号

产品型号

产品描述

HT3S-ECS-MTP

ModbusTCP/EtherCAT Slave

HT3S-ECS-MDN

ModbusRTU/RS232/RS485/ EtherCAT Slave

HT3S-ECS-RSE

RS232/RS485自由协议/ EtherCAT Slave

HT3S-ECS-RTP

TCP/IP自由协议/ EtherCAT Slave

HT3S-ECS-CAN

EtherCAT Slave/CANMaster

HT3S-ECS-COP

EtherCAT Slave/CANopenMaster

HT3S-ECS-CCS

EtherCAT Slave/CC-LinkSlave

HT3S-ECS-CIS

EtherCAT Slave/CC-LinkIEFBSlave

HT3S-ECS-DNS

EtherCAT Slave/DeviceNetSlave

HT3S-ECS-ECS

EtherCAT Slave/EtherCATSlave

HT3S-ECS-EIS

EtherCAT Slave/EtherNet/IPSlave

HT3S-ECS-DPS

EtherCAT Slave/ProfibusDPSlave

HT3S-PNS-ECS

EtherCAT Slave/ProfiNet Slave
