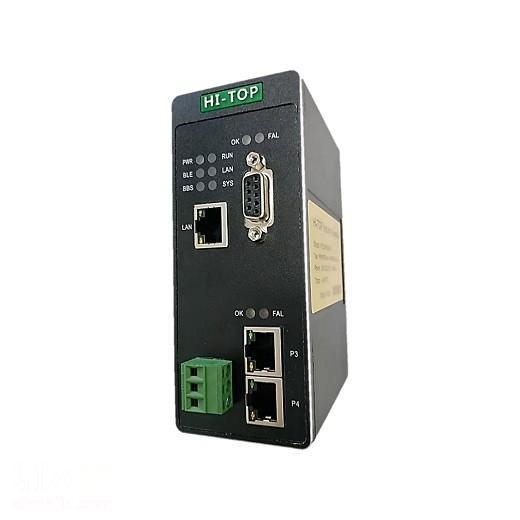

Profibus从站转EthernetIP从站协议转换工业级HT3S-DPS-EIS支持协议互转

HT3S-DPS-EIS实现EthernetIP从站转Profibus从站(S7-200/300)协议功能，能够实现EthernetIP的主站PLC设备接入到西门子的S7-200、S7-300、CPU315-2PN/DP等PROFIBUS网络系统。两个系统进行数据交换，在PROFIBUS一侧是PROFIBUS从站，在另一侧支持EthernetIP从站。

HT3S-DPS-EIS是一款PROFIBUSDP从站功能的通讯。该产品主要功能是将ETHERNET/IP设备接入到PROFIBUSDP网络中。

HT3S-DPS-EIS连接到PROFIBUSDP总线中作为从站使用，连接到ETHERNET/IP总线中作为从站使用。

技术参数

PROFIBUS-DP技术参数

●协议符合GB/T20540-2006：测量和控制数字数据通信工业控制系统用现场总线第3部分：PROFIBUS规范。

●作为PROFIBUS网络从站，支持的波特率：9.6Kbps~12Mbps。

●支持的数据长度：输入≤244字节，输出≤244字节，输入+输出≤488字节。

EtherNet/IP技术参数

●作为ETHERNET/IP网络的从站，可以连接AB（罗克韦尔）CompactLogix、ControlLogix5000等系列PLC。

●带2个RJ45以太网接口,以太网10/100M自适应，支持100BASE-TXMDI/MDIX自检测，可以组成链式网络，支持环网冗余，具有IP地址冲突探测功能。

●支持ODVA标准EtherNet/IP通信协议，支持DHCP分配IP地址。。

● 输入输出字节数：输入字节数为490Bytes、输出字节数为490Bytes。

电气参数

◆电源：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
◆工作环境：-40～85℃，湿度≤95%
◆外形尺寸：50mm（宽）×126mm（高）×94mm（厚）
◆防护等级：IP20

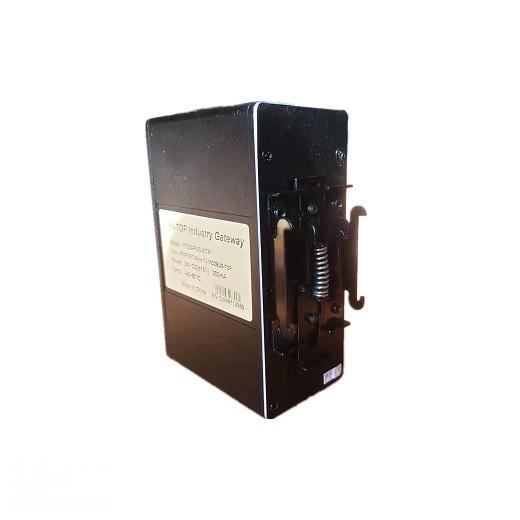

◆安装方式：35mm导轨
◆重量：500g

资料下载

https://www.fieldbus.com.cn/xzzq

ProfibusDP相关产品选型

序号

产品型号

产品描述

HT3S-DPM-PNS

ProfibusMaster/ProfinetSlave

HT3S-DPS-ECS

ProfibusSlave/EtherCATSlave

HT3S-DPM-MTP

ModbusTCP/ProfibusMaster

HT3S-DPM-MDN

ModbusRTU（RS232/RS485）/ProfibusMaster

HT3S-DPM-ECS

ProfibusMaster/EtherCATSlave

HT3S-DPM-EIS

ProfibusMaster/EtherNet/IPSlave

HT3S-DPM-CCS

ProfibusMaster/CC-LinkSlave

HT3S-DPM-CIS

ProfibusMaster/CC-LinkIEFBSlave

HT3S-DPS-MTP

ModbusTCP/ProfibusSlave

HT3S-DPS-MDN

ModbusRTU（RS232/RS485）/ProfibusSlave

HT3S-DPS-RSE

RS232/RS485自由协议/ProfibusSlave

HT3S-DPS-CCS

ProfibusSlave/CC-LinkSlave

HT3S-DPS-CIS

ProfibusSlave/CC-LinkIEFBSlave

HT3S-DPS-EIS

ProfibusSlave/EtherNet/IPSlave

HT3S-DPS-CAN

ProfibusSlave/CAN

HT3S-DPS-COP

ProfibusSlave/CANopen

HT3S-PNS-DPS

ProfibusSlave/ProfinetSlave

EtherNet/IP 相关产品选型

序号

产品型号

产品描述

HT3S-EIS-MTP

ModbusTCP/ EtherNet/IP Slave

HT3S-EIS-MDN

ModbusRTU/RS232/RS485/ EtherNet/IP Slave

HT3S-EIS-RSE

RS232/RS485自由协议/ EtherNet/IP Slave

HT3S-EIS-RTP

TCP/IP自由协议/ EtherNet/IP Slave

HT3S-EIS-CAN

EtherNet/IP Slave/CANMaster

HT3S-EIS-COP

EtherNet/IP Slave/CANopenMaster

HT3S-EIS-CCS

EtherNet/IP Slave/CC-LinkSlave

HT3S-EIS-CIS

EtherNet/IP Slave/CC-LinkIEFBSlave

HT3S-EIS-DNS

EtherNet/IP Slave/DeviceNetSlave

HT3S-ECS-EIS

EtherCAT Slave/EtherNet/IPSlave

HT3S-EIS-DPS

EtherNet/IP Slave/ProfibusDPSlave

HT3S-PNS-EIS

EtherNet/IP Slave/ProfiNet Slave
