西门子Profinet转三菱CC-LinkIEFB协议转换网桥HT3S-PNS-CIS
潍坊 95人看过 2025-02-10
卖家信息
王可
个人 QQ邮箱认证 手机认证
详细描述
小贴士:本页信息由用户发布,真实性、合法性由发布人负责。——《免责条款

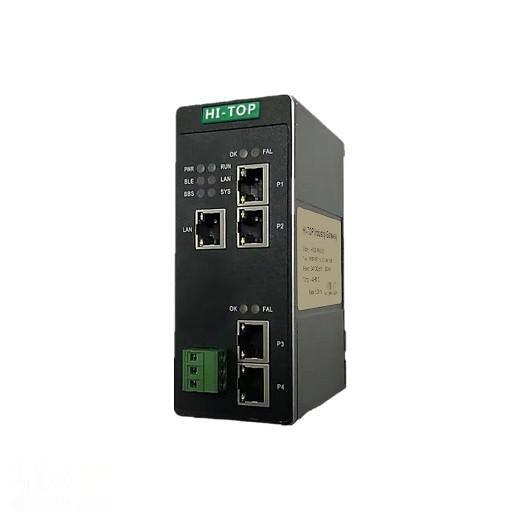

PROFINET从站转CC-LINKIEFB从站协议转换器HT3S-PNS-CIS

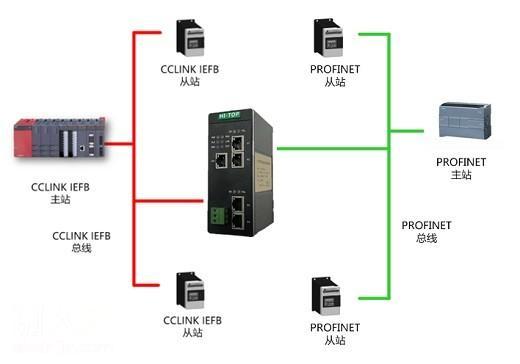

HT3S-PNS-CIS是一款CC-LINKIEFIELDBASIC 从站功能的通讯。该产品主要功能是将PROFINET接入到CC-LINKIEFIELDBASIC 网络中。连接到CC-LINKIEFIELDBASIC 总线中作为从站使用,连接到PROFINET总线中同样也作为从站使用。即可以实现两个不同协议的PLC做数据交换。



技术指标

PROFINET技术参数

●作为ProfiNet网络的Device设备(即从站),带2个RJ45以太网接口,支持100BASE-TX,MDI/MDIX自检测,集成以太网交换机,可以组成链式网络,支持环网冗余。

●适应ProfiNetV2.3协议,采用实时(RT)通讯功能,符合:GB/T25105-2014《工业通信网络现场总线规范类型10:PROFINETIO规范》,IEC61158-5-10:2007,IDT。


CC-LINKIEFIELDBASIC技术参数

●作为CC-LINKIEFIELDBASIC网络的从站,可以连接三菱的PLC。

●通过拨码,可以设置占用1个站~4个站。

●输入输出字节数:输入字数128word、输出字数128word。

●占用几个站,直接决定输入输出数量,参考以下图:

序号

占用站数

输入字数

输出字数

1

1

32

32

2

2

64

64

3

3

96

96

4

4

128

128


电气参数
● 电源电压:直流24V/200mA(18V~30V可用),使用中建议接好保护地PE
● 环境温度:运输和存储:-40℃~+85℃ 工作温度:-40℃~+75℃
● 工作相对湿度:-25~55℃,湿度≤95%
● 外形尺寸:50mm(宽)×126mm(高)×94mm(厚);

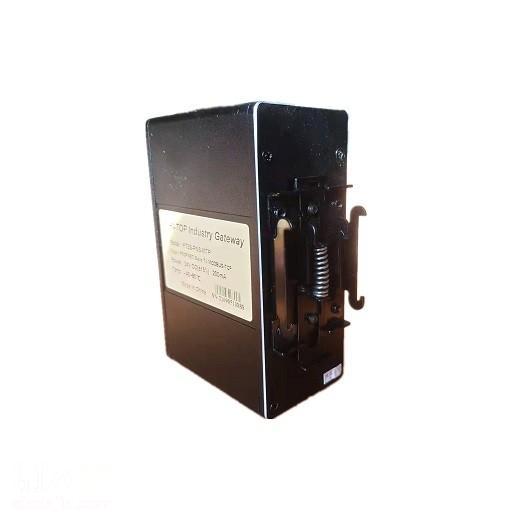

● 安装方式:35mm导轨;
● 防护等级:IP20;
● 重量:约500g。



资料下载

https://www.fieldbus.com.cn/xzzq



Profinet 相关产品选型

序号

产品型号

产品描述

1

HT3S-PNS-MTP

ModbusTCP/ProfinetSlave

2

HT3S-PNS-MDN

ModbusRTU/RS232/RS485/ProfinetSlave

3

HT3S-PNS-RSE

RS232/RS485自由协议/ProfinetSlave

4

HT3S-PNS-RTP

TCP/IP自由协议/ProfinetSlave

5

HT3S-PNS-CAN

ProfinetSlave/CANMaster

6

HT3S-PNS-COP

ProfinetSlave/CANopenMaster

7

HT3S-PNS-CCS

ProfinetSlave/CC-LinkSlave

8

HT3S-PNS-CIS

ProfinetSlave/CC-LinkIEFBSlave

9

HT3S-PNS-DNS

ProfinetSlave/DeviceNetSlave

10

HT3S-PNS-ECS

ProfinetSlave/EtherCATSlave

11

HT3S-PNS-EIS

ProfinetSlave/EtherNet/IPSlave

12

HT3S-PNS-DPS

ProfinetSlave/ProfibusDPSlave



CC-Link 相关产品选型

序号

产品型号

产品描述

1

HT3S-CCS-MTP

ModbusTCP/ CC-Link Slave

2

HT3S-CCS-MDN

ModbusRTU/RS232/RS485/CC-LinkSlave

3

HT3S-DNS-CCS

DeviceNetSlave/CC-LinkSlave 4

HT3S-PNS-CCS

ProfinetSlave/CC-LinkSlave

5

HT3S-ECS-CCS

EtherCATSlave/CC-LinkSlave

6

HT3S-EIS-CCS

EtherNet/IPSlave/CC-LinkSlave

7

HT3S-DPM-CCS

ProfibusDPMaster/CC-LinkSlave

8

HT3S-CIS-MDN

ModbusRTU/CC-LinkIEFBSlave

9

HT3S-CIS-MTP

ModbusTCP/CC-LinkIEFBSlave

10

HT3S-DNS-CIS

DeviceNetSlave/CC-LinkIEFBSlave

11

HT3S-PNS-CIS

ProfinetSlave/CC-LinkIEFBSlave

12

HT3S-ECS-CIS

EtherCATSlave/CC-LinkIEFBSlave

13

HT3S-EIS-CIS

EtherNet/IPSlave/CC-LinkIEFBSlave

14

HT3S-DPM-CIS

ProfibusDPMaster/CC-LinkIEFBSlave
