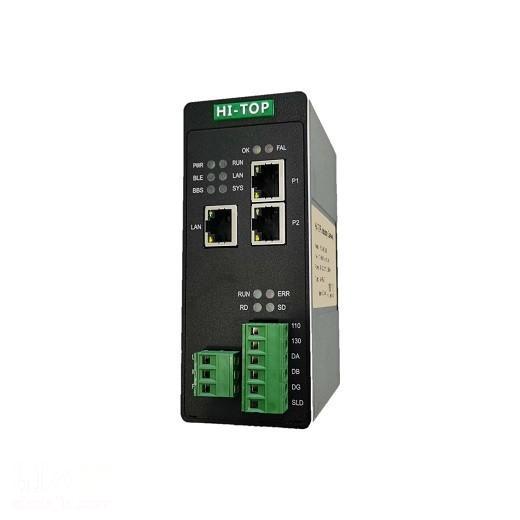

ModbusTCP转CC-LINK从站协议转换器工业级 HT3S-CCS-MTP

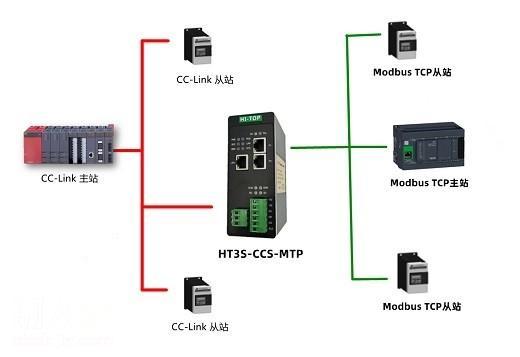

HT3S-CCS-MTP是一款CC-LINK从站功能的通讯。该产品主要功能是将ModbusTCP 接入到CC-LINK网络中。连接到CC-LINK总线中作为从站使用，连接到ModbusTCP总线中作为主站或从站使用。即可以实现MODBUSTCP接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-LINK网络系统。

技术指标

MODBUS-TCP技术参数

●MODBUS接口可通过拨码选择做为主站（客户端）或从站（服务器），两种工作方式二选一工作。

●作为MODBUS主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

●作为MODBUS主站，最大可以开通8个通道，连接8个MODBUS从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更改。

●作为MODBUS从站，支持02H、04H、0FH、10H号功能。

●作为MODBUS从站，端口号支持501~504。

CC-LINK技术参数

●CC-Link接口作为从站工作。

●支持CC-LinkVer1.0/Ver2.0。

●支持输入输出各48/256字节。

●波特率支持：156K、625K、2.5M、5M、10M可选。

●作为远程设备站工作。

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

● 环境温度：运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃，湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

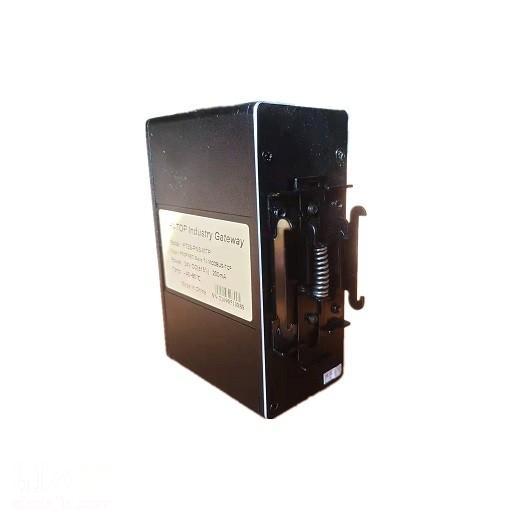

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。

资料下载

https://www.fieldbus.com.cn/xzzq

CC-Link 相关产品选型

序号

产品型号

产品描述

HT3S-CCS-MTP

ModbusTCP/ CC-Link Slave

HT3S-CCS-MDN

ModbusRTU/RS232/RS485/CC-LinkSlave

HT3S-DNS-CCS

DeviceNetSlave/CC-LinkSlave

HT3S-PNS-CCS

ProfinetSlave/CC-LinkSlave

HT3S-ECS-CCS

EtherCATSlave/CC-LinkSlave

HT3S-EIS-CCS

EtherNet/IPSlave/CC-LinkSlave

HT3S-DPM-CCS

ProfibusDPMaster/CC-LinkSlave

HT3S-CIS-MDN

ModbusRTU/CC-LinkIEFBSlave

HT3S-CIS-MTP

ModbusTCP/CC-LinkIEFBSlave

HT3S-DNS-CIS

DeviceNetSlave/CC-LinkIEFBSlave

HT3S-PNS-CIS

ProfinetSlave/CC-LinkIEFBSlave

HT3S-ECS-CIS

EtherCATSlave/CC-LinkIEFBSlave

HT3S-EIS-CIS

EtherNet/IPSlave/CC-LinkIEFBSlave

HT3S-DPM-CIS

ProfibusDPMaster/CC-LinkIEFBSlave
