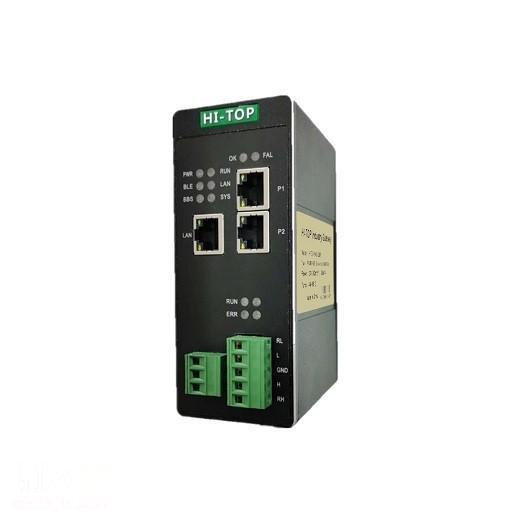

CAN转EtherCAT协议转换工业级HT3S-ECS-CAN

HT3S-ECS-CAN是一款EtherCAT从站功能的通讯。该产品主要功能是将各种CAN设备接入到EtherCAT网络中。

HT3S-ECS-CAN连接到EtherCAT总线中作为从站使用，连接到CAN总线中根据节点号进行读写。

本产品将基于CAN的设备集成连接到EtherCAT控制系统中，而不需要对设备进行任何更改。只需连接，配置，它就完成了。执行智能协议转换，并将串行数据作为易于处理的I/O数据呈现给EtherCAT主PLC/控制器。

技术指标

EtherCAT技术参数

●作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

●带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

●支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。

CAN技术参数

●标准CAN2.0A、2.0B接口可选

●波特率：5K~1M可选

●可以配置多条CAN的接收、发送报文

● 自带终端电阻

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
● 环境温度：运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃，湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）

；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。

资料下载

https://www.fieldbus.com.cn/xzzq

EtherCAT相关产品选型

序号

产品型号

产品描述

HT3S-ECS-MTP

ModbusTCP/EtherCAT Slave

HT3S-ECS-MDN

ModbusRTU/RS232/RS485/ EtherCAT Slave

HT3S-ECS-RSE

RS232/RS485自由协议/ EtherCAT Slave

HT3S-ECS-RTP

TCP/IP自由协议/ EtherCAT Slave

HT3S-ECS-CAN

EtherCAT Slave/CANMaster

HT3S-ECS-COP

EtherCAT Slave/CANopenMaster

HT3S-ECS-CCS

EtherCAT Slave/CC-LinkSlave

HT3S-ECS-CIS

EtherCAT Slave/CC-LinkIEFBSlave

HT3S-ECS-DNS

EtherCAT Slave/DeviceNetSlave

HT3S-ECS-ECS

EtherCAT Slave/EtherCATSlave

HT3S-ECS-EIS

EtherCAT Slave/EtherNet/IPSlave

HT3S-ECS-DPS

EtherCAT Slave/ProfibusDPSlave

HT3S-PNS-ECS

EtherCAT Slave/ProfiNet Slave
