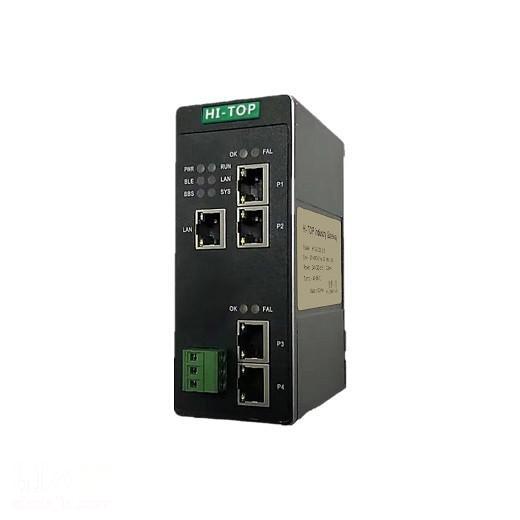

EtherCAT转CC-LinkIEFB协议转换网桥HT3S-ECS-CIS
收藏
潍坊 169人看过 2025-01-16
卖家信息
王可
个人 QQ邮箱认证 手机认证
QQ咨询 拨打电话
详细描述
小贴士：本页信息由用户发布，真实性、合法性由发布人负责。——《免责条款》
工业以太网EtherCAT转CC-LinkIEFIELDBASIC协议转换网桥HT3S-ECS-CIS



HT3S-ECS-CIS是一款EtherCAT从站功能的通讯。该产品主要功能是将EtherCAT网络和CC-LINKIEFIELDBASIC网络连接起来，进行数据的互通。连接到EtherCAT总线中作为从站使用，连接到CC-LINKIEFIELDBASIC总线中作为从站使用。

HT3S-ECS-CIS能够实现EtherCAT接口仪表、变频器、综保、软启动器等设备接入到CC-LINKIEFIELDBASIC网络系统。在CC-LINKIEFIELDBASIC一侧是CC-LINKIE从站，在另一侧支持EtherCAT从站。支持基于EtherCAT的自由协议通信。




技术指标

EtherCAT技术参数

●作为EtherCAT网络的从站，可以连接倍福、欧姆龙、基恩士等厂家的PLC。

●带2个RJ45以太网接口，支持100BASE-TX，MDI/MDIX自检测，可以组成链式网络，支持环网冗余。

●支持的PDO长度，inputs和outputs各为256字节。Input和output的方向是主站方向，input是主站输入，output是主站输出。



CC-LINKIEFIELDBASIC技术参数

●作为CC-LINKIEFIELDBASIC网络的从站，可以连接三菱的PLC。

●通过拨码，可以设置占用1个站~4个站

●输入输出字节数：输入字数最大128word、输出字数最大128word。

●占用几个站，直接决定输入输出数量，参考以下图：

序号

占用站数

输入字数

输出字数

1

1

32

32

2

2

64

64

3

3

96

96

4

4

128

128


电气参数
● 电源电压：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
● 环境温度：运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃，湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。



资料下载

https://www.fieldbus.com.cn/xzzq



EtherCAT相关产品选型

序号

产品型号

产品描述

1

HT3S-ECS-MTP

ModbusTCP/EtherCAT Slave

2

HT3S-ECS-MDN

ModbusRTU/RS232/RS485/ EtherCAT Slave

3

HT3S-ECS-RSE

RS232/RS485自由协议/ EtherCAT Slave

4

HT3S-ECS-RTP

TCP/IP自由协议/ EtherCAT Slave

5

HT3S-ECS-CAN

EtherCAT Slave/CANMaster

6

HT3S-ECS-COP

EtherCAT Slave/CANopenMaster

7

HT3S-ECS-CCS

EtherCAT Slave/CC-LinkSlave

8

HT3S-ECS-CIS

EtherCAT Slave/CC-LinkIEFBSlave

9

HT3S-ECS-DNS

EtherCAT Slave/DeviceNetSlave

10

HT3S-ECS-ECS

EtherCAT Slave/EtherCATSlave

11

HT3S-ECS-EIS

EtherCAT Slave/EtherNet/IPSlave

12

HT3S-ECS-DPS

EtherCAT Slave/ProfibusDPSlave

13

HT3S-PNS-ECS

EtherCAT Slave/ProfiNet Slave



CC-Link 相关产品选型

序号

产品型号

产品描述

1

HT3S-CCS-MTP

ModbusTCP/ CC-Link Slave

2

HT3S-CCS-MDN

ModbusRTU/RS232/RS485/CC-LinkSlave

3

HT3S-DNS-CCS

DeviceNetSlave/CC-LinkSlave 4

HT3S-PNS-CCS

ProfinetSlave/CC-LinkSlave

5

HT3S-ECS-CCS

EtherCATSlave/CC-LinkSlave

6

HT3S-EIS-CCS

EtherNet/IPSlave/CC-LinkSlave

7

HT3S-DPM-CCS

ProfibusDPMaster/CC-LinkSlave

8

HT3S-CIS-MDN

ModbusRTU/CC-LinkIEFBSlave

9

HT3S-CIS-MTP

ModbusTCP/CC-LinkIEFBSlave

10

HT3S-DNS-CIS

DeviceNetSlave/CC-LinkIEFBSlave

11

HT3S-PNS-CIS

ProfinetSlave/CC-LinkIEFBSlave

12

HT3S-ECS-CIS

EtherCATSlave/CC-LinkIEFBSlave

13

HT3S-EIS-CIS

EtherNet/IPSlave/CC-LinkIEFBSlave

14

HT3S-DPM-CIS

ProfibusDPMaster/CC-LinkIEFBSlave
