EtherNet/IP转CC-LinkIEFB协议转换网桥HT3S-EIS-CIS
收藏
潍坊 162人看过 2025-01-10
卖家信息
王可
个人 QQ邮箱认证 手机认证
QQ咨询 拨打电话
详细描述
小贴士：本页信息由用户发布，真实性、合法性由发布人负责。——《免责条款》

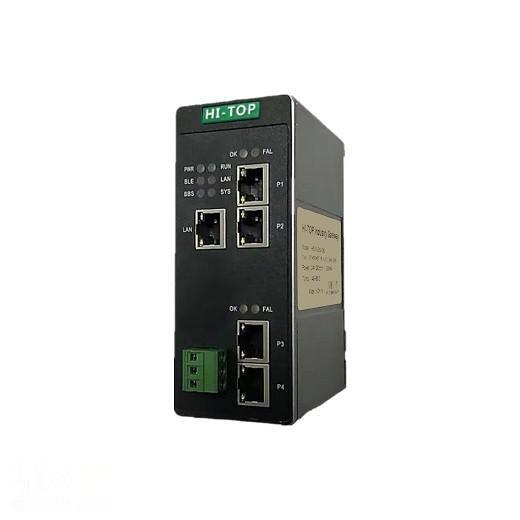

工业以太网EtherNet/IP 转CC-LinkIEFIELDBASIC协议转换网桥HT3S-EIS-CIS



HT3S-EIS-CIS是一款EtherNet/IP 从站功能的通讯。该产品主要功能是将EtherNet/IP 网络和CC-LINKIEFIELDBASIC网络连接起来，进行数据的互通。连接到EtherNet/IP 总线中作为从站使用，连接到CC-LINKIEFIELDBASIC总线中作为从站使用。

HT3S-EIS-CIS能够实现EtherNet/IP 接口仪表、变频器、综保、软启动器等设备接入到CC-LINKIEFIELDBASIC网络系统。在CC-LINKIEFIELDBASIC一侧是CC-LINKIE从站，在另一侧支持EtherNet/IP 从站。




技术指标

EtherNet/IP技术参数

●作为EtherNet/IP网络的从站，可以连接AB（罗克韦尔）、欧姆龙、基恩士等品牌的PLC。

●以太网10/100M自适应，具有IP地址冲突探测功能。

●支持ODVA标准EtherNet/IP通信协议。

●输入输出字节数：输入字节数490Bytes、输出字节数490Bytes。



CC-LINKIEFIELDBASIC技术参数

●作为CC-LINKIEFIELDBASIC网络的从站，可以连接三菱的PLC。

●通过拨码，可以设置占用1个站~4个站

●输入输出字节数：输入字数最大128word、输出字数最大128word。

●占用几个站，直接决定输入输出数量，参考以下图：

序号

占用站数

输入字数

输出字数

1

1

32

32

2

2

64

64

3

3

96

96

4

4

128

128


电气参数
● 电源电压：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE
● 环境温度：运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃
● 工作相对湿度：-25～55℃，湿度≤95%
● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；
● 安装方式：35mm导轨；
● 防护等级：IP20；
● 重量：约500g。



资料下载

https://www.fieldbus.com.cn/xzzq



EtherNet/IP 相关产品选型

序号

产品型号

产品描述

1

HT3S-EIS-MTP

ModbusTCP/ EtherNet/IP Slave

2

HT3S-EIS-MDN

ModbusRTU/RS232/RS485/ EtherNet/IP Slave

3

HT3S-EIS-RSE

RS232/RS485自由协议/ EtherNet/IP Slave

4

HT3S-EIS-RTP

TCP/IP自由协议/ EtherNet/IP Slave

5

HT3S-EIS-CAN

EtherNet/IP Slave/CANMaster

6

HT3S-EIS-COP

EtherNet/IP Slave/CANopenMaster

7

HT3S-EIS-CCS

EtherNet/IP Slave/CC-LinkSlave

8

HT3S-EIS-CIS

EtherNet/IP Slave/CC-LinkIEFBSlave

9

HT3S-EIS-DNS

EtherNet/IP Slave/DeviceNetSlave

10

HT3S-ECS-EIS

EtherCAT Slave/EtherNet/IPSlave

11

HT3S-EIS-DPS

EtherNet/IP Slave/ProfibusDPSlave

12

HT3S-PNS-EIS

EtherNet/IP Slave/ProfiNet Slave



CC-Link 相关产品选型

序号

产品型号

产品描述

1

HT3S-CCS-MTP

ModbusTCP/ CC-Link Slave

2

HT3S-CCS-MDN

ModbusRTU/RS232/RS485/CC-LinkSlave

3

HT3S-DNS-CCS

DeviceNetSlave/CC-LinkSlave 4

HT3S-PNS-CCS

ProfinetSlave/CC-LinkSlave

5

HT3S-ECS-CCS

EtherCATSlave/CC-LinkSlave

6

HT3S-EIS-CCS

EtherNet/IPSlave/CC-LinkSlave

7

HT3S-DPM-CCS

ProfibusDPMaster/CC-LinkSlave

8

HT3S-CIS-MDN

ModbusRTU/CC-LinkIEFBSlave

9

HT3S-CIS-MTP

ModbusTCP/CC-LinkIEFBSlave

10

HT3S-DNS-CIS

DeviceNetSlave/CC-LinkIEFBSlave

11

HT3S-PNS-CIS

ProfinetSlave/CC-LinkIEFBSlave

12

HT3S-ECS-CIS

EtherCATSlave/CC-LinkIEFBSlave

13

HT3S-EIS-CIS

EtherNet/IPSlave/CC-LinkIEFBSlave

14

HT3S-DPM-CIS

ProfibusDPMaster/CC-LinkIEFBSlave
