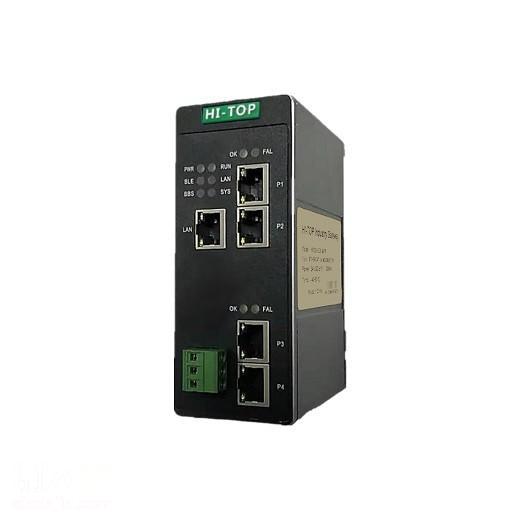

ModbusTCP转CC-LINK IEFB从站协议转换器工业级 HT3S-CIS-MTP

HT3S-CIS-MTP是一款CC-LINK IEFB从站功能的通讯。该产品主要功能是将ModbusTCP 接入到CC-LINK IEFB网络中。连接到CC-LINKIEFB总线中作为从站使用，连接到ModbusTCP总线中作为主站或从站使用。即可以实现MODBUSTCP接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-LINK IEFB网络系统。

技术指标

MODBUS-TCP技术参数

●网MODBUS接口可通过拨码选择做为主站（客户端）或从站（服务器），两种工作方式二选一工作。

●MODBUS主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

●MODBUS主站，最大可以开通8个通道，连接8个MODBUS从站。从站站号1~8，对应端口号10001~10008，端口号可以通过软件进行更改。

● MODBUS从站，支持02H、04H、0FH、10H号功能。

● MODBUS从站，端口号支持501~504。

CC-LINKIEFIELDBASIC技术参数

●作为CC-LINKIEFIELDBASIC网络的从站，可以连接三菱的PLC。

●通过拨码，可以设置占用1个站~4个站。

●输入输出字节数：输入字数128word、输出字数128word。

●占用几个站，直接决定输入输出数量。

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

● 环境温度：运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃，湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。
