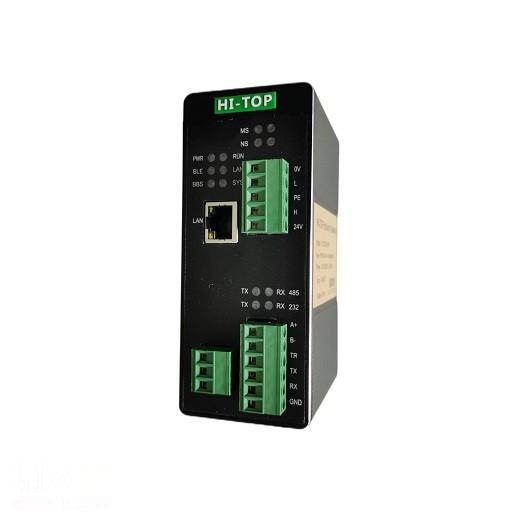

ModbusRTU转DeviceNet协议转换工业级HT3S-DNS-MDN

实现MODBUSRTU转DeviceNet功能，能够实现ModbusRTU接口仪表、变频器、综保、软启动器等设备接入到DeviceNet的PLC或者DeviceNet网络系统。MODBUSRTU一侧支持主站或从站，在串口一侧物理接口有RS-485或RS-232两种，支持DeviceNet从站。

技术参数

DEVICENET技术参数

●DEVICENET接口为从站，支持poll扫描。

●支持的波特率：125K,250K,500K。

●DEVICENET网络总线供电。

●DEVICENET输入输出长度：各128bytes。

●DEVICENET站地址：0-63，一个网络，包括主站在内，最多接64个节点。

MODBUS-RTU技术参数

● MODBUS接口可通过拨码选择作为主站或从站，两种工作方式二选一工作。

●MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。

● MODBUS波特率支持：2400、4800、9600、19.2K、38.4K、57.6K、115.2K，其它波特率可以定制。

● MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

● MODBUS主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

● MODBUS从站，支持02H、04H、0FH、10H号功能。

● MODBUS主站，最多能带32个Modbus从站。

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），

功率3.5W。使用中建议接好保护地PE

● 环境温度：运输和存储：-40℃～+85℃,工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃，湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。
