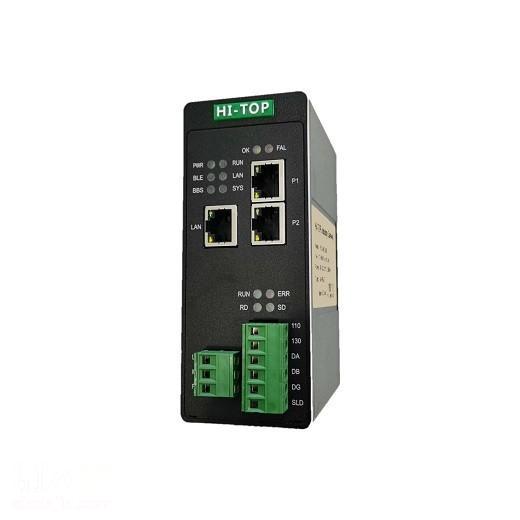

ModbusTCP转CC-LINK从站协议转换器工业级 HT3S-CCS-MTP

该产品主要功能是将ModbusRTU接入到CC-LINK网络中。连接到CC-LINK总线中作为从站使用，连接到ModbusRTU总线中作为主站或从站使用。即可以实现MODBUSRTU接口仪表、变频器、综保、软启动器或施耐德PLC等设备接入到三菱的CC-LINK网络系统。

技术指标

MODBUS-RTU技术参数

●MODBUS接口可通过拨码选择作为主站或从站，两种工作方式二选一工作。

●MODBUS接口可通过拨码选择RS485接口或RS232接口，两种接口二选一工作。

●MODBUS波特率支持：2400、4800、9600、19.2K、38.4K、57.6K、115.2K等。

●MODBUS字符格式及校验位：8位无校验+1停止位、8位+偶校验+1停止位、8位+奇校验+1停止位、8位无校验+2停止位。

●作为MODBUS主站，支持01H、02H、03H、04H、05H、06H、0FH、10H号功能。

●作为MODBUS从站，支持03H、04H、06H、10H号功能。

●作为MODBUS主站，能带32个Modbus从站。

CC-LINK技术参数

●CC-Link接口作为从站工作。

●支持CC-LinkVer1.0。

●支持输入输出各48字节。

●波特率支持：156K、625K、2.5M、5M、10M可选。

●远程设备站工作。

电气参数

● 电源电压：直流24V/200mA（18V～30V可用），使用中建议接好保护地PE

● 环境温度：运输和存储：-40℃～+85℃ 工作温度：-40℃～+75℃

● 工作相对湿度：-25～55℃，湿度≤95%

● 外形尺寸：50mm（宽）×126mm（高）×94mm（厚）；

● 安装方式：35mm导轨；

● 防护等级：IP20；

● 重量：约500g。
